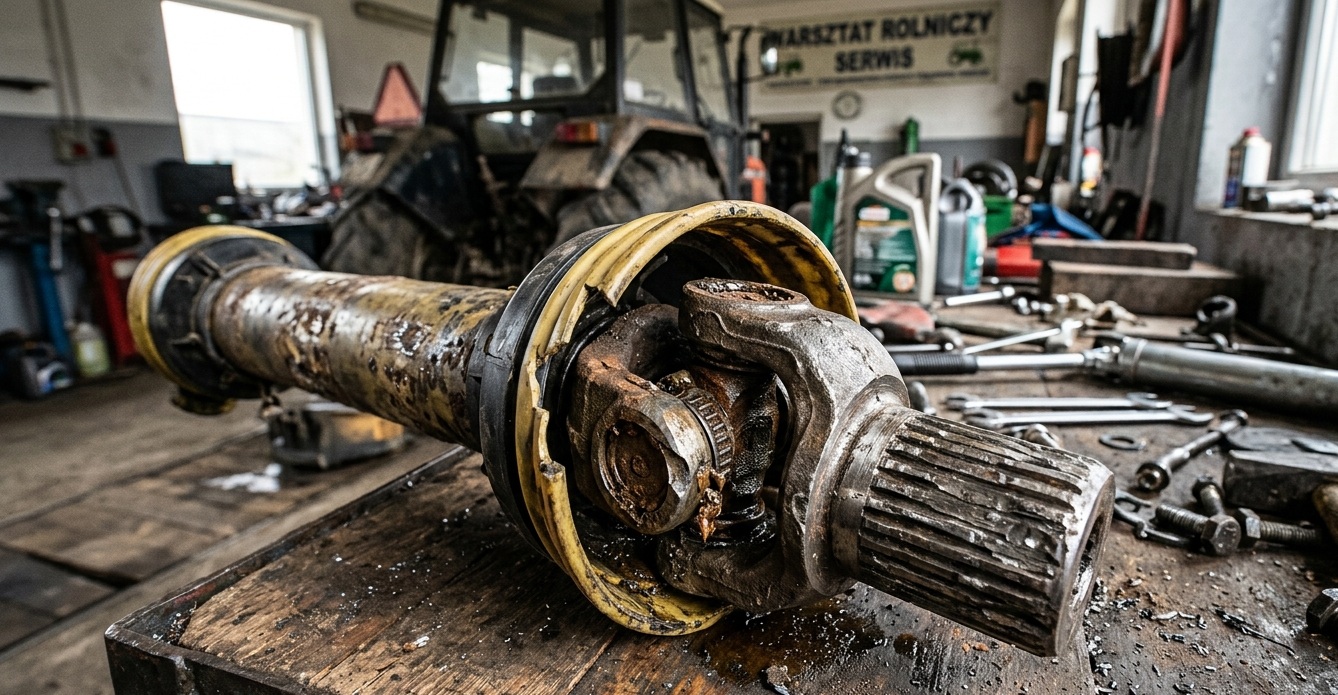

Jakie objawy zużycia pokazują, że wał odbioru mocy wymaga wymiany lub regeneracji?

Układ napędowy WOM należy do najbardziej obciążonych elementów maszyn rolniczych. Pracuje przy zmiennych kątach, zapyleniu, wilgoci i częstym podłączaniu osprzętu - warunki, które stopniowo degradują każdy jego komponent. Problem polega na tym, że zużycie narasta powoli i przez długi czas nie daje jednoznacznych sygnałów. Warto wiedzieć, jakie objawy powinny skłonić operatora do dokładnej inspekcji lub wymiany elementów.

Wał odbioru mocy - pierwsze sygnały problemów mechanicznych

Wał odbioru mocy z objawami zużycia mechanicznego może przez pewien czas pracować bez wyraźnej awarii, ale jego stan przekłada się na jakość pracy całego układu napędowego. Najwcześniej zauważalne są drgania - wyraźnie wyczuwalne na podłodze kabiny lub w drążku sterowania - które pojawiają się przy włączonym WOM, a ustępują po jego odłączeniu. To jeden z pierwszych wskaźników, że przeguby lub krzyżaki wymagają oceny.

Równie charakterystycznym objawem jest metaliczny stuk pojawiający się przy ruszaniu lub zmianie obciążenia. Wynika on zazwyczaj z luzów w połączeniu krzyżaka z widełkami, które narastają stopniowo wskutek zużycia powierzchni łożyskowania. Taki luz nie znika sam - z każdą godziną pracy jego zakres się zwiększa.

Zużycie krzyżaków i widełek jako główna przyczyna awarii

Mianem wał odbioru mocy określa się element przenoszący moment obrotowy między elementami wału pracującymi pod kątem, co czyni go szczególnie narażonym na przeciążenia i zabrudzenia. Objawy jego degradacji obejmują kilka charakterystycznych symptomów:

• nierównomierny bieg napędu przy stałej prędkości obrotowej WOM,
• wyraźne luzy podczas ręcznego obrotu wału przy odłączonej maszynie,
• ślady rdzewienia lub korozji na igiełkach łożysk w miejscach styku z widełkami,
• wyciek smaru z uszczelnień krzyżaka lub brak możliwości prawidłowego nasmarowania przez smarowniczkę.

Widełki wałka przekaźnika mocy odpowiadają za stabilne połączenie krzyżaka z pozostałymi elementami układu. Ich zużycie objawia się luzem osiowym lub kątowym w miejscu osadzenia krzyżaka - widocznym nawet przy oględzinach bez demontażu. Wymiana samego krzyżaka bez oceny stanu widełek często nie eliminuje pierwotnej przyczyny problemu, ponieważ zniszczone gniazda łożysk w widełkach niszczą nowy element w krótkim czasie.

Objawy związane z rurą teleskopową i profilem ślizgowym

Wał odbioru mocy w wersji przegubowo-teleskopowej posiada dodatkowy punkt podatny na zużycie - połączenie rury zewnętrznej z wewnętrzną. Gdy profil ślizgowy ulega zatarciu lub korozji, rura przestaje swobodnie się przesuwać, co powoduje szarpanie napędu przy zmianach długości roboczej wału. W skrajnych przypadkach profil blokuje się całkowicie, co grozi uszkodzeniem sprzęgła przeciążeniowego lub wału ciągnika.

Sygnały degradacji profilu ślizgowego to:

• opór podczas ręcznego wysuwania i wsuwania rury przy zimnym sprzęcie,
• widoczne rysy i zatarcia na powierzchni profilu,
• luz poprzeczny rury wewnętrznej w rurze zewnętrznej przekraczający kilka milimetrów.

Warto pamiętać, że prawidłowe smarowanie profilu ślizgowego jest warunkiem jego długiej żywotności. Brak smarowania w sezonie przyspiesza zużycie wielokrotnie, szczególnie przy pracy z maszynami wymagającymi częstych zmian długości wału - jak prasy czy kosiarki dyskowe.

Kiedy regeneracja, a kiedy wymiana całego wału

Decyzja o regeneracji lub wymianie zależy od zakresu zużycia. Regeneracja jest uzasadniona, gdy uszkodzeniu uległy tylko krzyżaki i ich łożyska, a widełki oraz rury zachowują właściwe wymiary i brak na nich pęknięć lub nadmiernych odkształceń. W takim przypadku wymiana zestawu krzyżakowego i ewentualnie smarowniczek przywraca wałowi pełną sprawność.

Wymiana całego wału jest konieczna, gdy:

• rura teleskopowa wykazuje pęknięcia lub trwałe odkształcenia profilu,
• widełki mają zniszczone gniazda łożysk lub pęknięcia w miejscach spawów,
• sprzęgło przeciążeniowe nie reaguje prawidłowo na zadane obciążenie mimo regulacji.

Regularna kontrola luzów, osłon i punktów smarowania pozwala wychwycić zużycie na wczesnym etapie. Wymiana krzyżaka czy widełek jest wielokrotnie tańsza niż naprawa uszkodzeń napędu ciągnika po pracy z niesprawnym WOM.

Praktyczny przewodnik po diagnostyce układu WOM

Ocenę stanu wału odbioru mocy warto przeprowadzać systematycznie - przed sezonem i po intensywnym okresie pracy. Zamiast czekać na wyraźną awarię, wystarczy kilka minut z odłączoną maszyną: ręczne obroty wału ujawnią luzy, a wzrokowa ocena krzyżaków, widełek i rury powie, które elementy zbliżają się do kresu żywotności. Jeśli diagnostyka wykaże nieprawidłowości, warto sięgnąć po części o potwierdzonych parametrach technicznych, dobrane do konkretnych obciążeń i profilu maszyny - to jedyna droga do trwałej naprawy, a nie tylko chwilowego wyeliminowania objawów.
